Ne tür elmas aletleri var?

Elmas son derece yüksek sertlik ve aşınma direnci, düşük sürtünme katsayısı, yüksek elastik modül, yüksek termal iletkenlik, düşük termal genleşme katsayısı ve demir olmayan metallerle düşük afinite avantajlarına sahiptir. Şu anda çok yüksek sertliğe sahip bir takım malzemesidir. Peki ne tür elmas aletleri var? Bir göz atmak için Zhongyeda'nın editörünü takip edelim!

Elmas Araç Türleri:

Elmas aletleriTakım yapısına göre bölünür: esas olarak dönme aletleri, freze kesicileri, raybalar, matkap bitleri, kaplanmış aletler ve diğer standart olmayan şekillendirme araçları için kullanılır.

1. Elmas Bıçaklar

1. Standart bıçaklar: Tek kristal elmas bıçaklar esas olarak tek noktalı elmas tornalar veya diğer hassas tornalar için kullanılır. Yüzey pürüzlülüğü, demir olmayan metalleri işlerken RZ0.1-0.05μm'ye ulaşabilir. Polikristalin elmas (PCD) bıçakları genellikle tornalarda, işleme merkezlerinde vb., Esas olarak dönme ve sıkıcı için kullanılır. Geleneksel alaşım bıçaklarıyla karşılaştırıldığında, daha yüksek yem ve doğrusal hız kullanılabilir; Bıçak ömrü de karbür bıçaklarına kıyasla büyük ölçüde geliştirilmiştir; Aynı zamanda, PCD bıçakları tarafından işlenen iş parçasının yüzey kaplaması en iyi şekilde RA0.2'ye ulaşabilir.

2. Standart olmayan bıçaklar: esas olarak karmaşık yapılara sahip bazı çalışma koşulları, katı tolerans gereksinimleri ve karmaşık işleme prosedürleri için kullanılır. Makine kelepçeli polikristalin elmas (PCD) standart olmayan bıçakların kullanımı işleme verimliliğini büyük ölçüde artırabilir. Aynı zamanda, makineli kelepçeli yapının kullanımı üretim maliyetlerini azaltabilir.

2. Diamond Freze Bıçakları

Freze kesici diskleri ile polikristalin elmas (PCD) freze bıçakları veyafreze kesiciÇubuklar, genellikle öğütme düzlemleri ve basamaklar için kullanılır. Doğrusal hız 2500-3000m/dak kadar yüksek olabilir. Karbür bıçaklarıyla karşılaştırıldığında, takım ömrü 5-10 kez arttırılır. Otomotiv alüminyum alaşımlı silindir kafaları, motosiklet kutuları ve kalıp düzlemleri gibi demir olmayan metal yüzey frezeleme için bir seçimdir! Fiyat performans oranı çok uygundur.

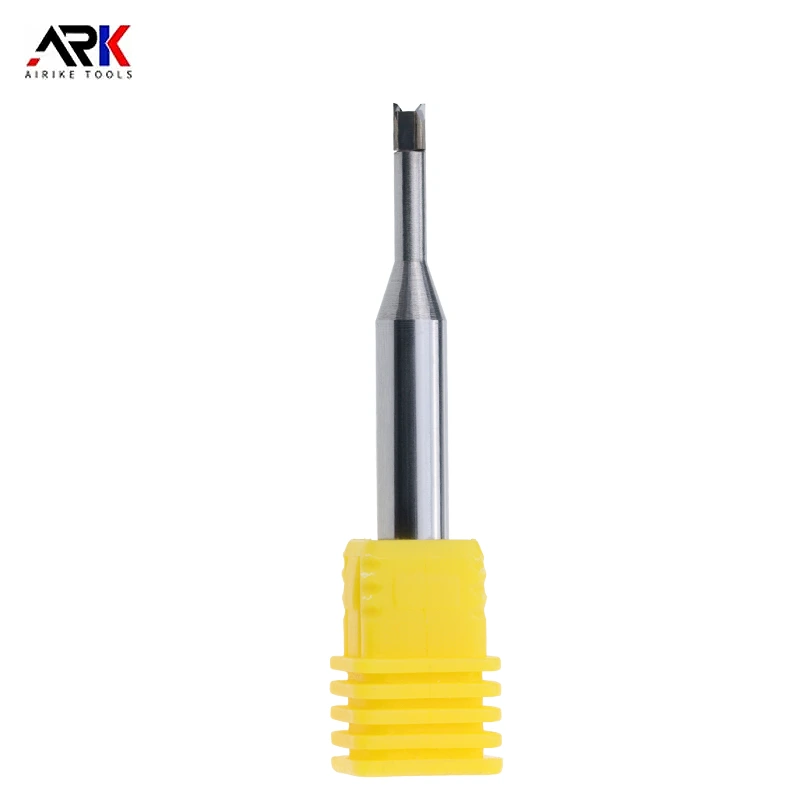

3. Elmas çubuk freze kesici

Elmas çubuk freze kesicileri tek kristal elmas freze kesicileri ve polikristalin elmas (PCD) öğütme kesicilere ayrılmıştır.

Polikristalin elmas (PCD) çubuk öğütme kesicileri iki türe ayrılır. Bunlardan biri, iş parçası yüzeyine eksen boyunca dikey olarak nüfuz etmek için kullanılabilen bir merkezden freze kesicidir. Çukur benzeri iş parçalarını öğütme için verimlilik büyük ölçüde geliştirilecektir. Diğeri, merkezden olmayan bir freze kesicidir. Bu tip freze kesici genellikle iş parçasına radyal olarak kesilir ve CNC programlama yoluyla Mills patronları, basamaklar, yüzeyler ve diğer parçalar.

4. Diamond Reamer

Genellikle çap boyutuna dayanan elmas raybası, bir alaşım matris veya çelik matris kullanır ve kesme kenarlarının sayısı 2 veya daha fazladır.

Bu tür bir araç esas olarak katı tolerans gereksinimleri ve yüksek kaplama gereksinimlerine sahip deliklerin işlenmesi için kullanılır. Hem delikler hem de kör delikler işlenebilir. Bu tip alet tarafından işlenen deliklerin kaplaması RA0.1'e kadar ulaşabilir.

5. Diamond Matkap Bitleri

Polikristalin elmas (PCD)Matkap bitleri genellikle çapa göre alaşım veya çelik substratlardan yapılır. Polikristalin elmas (PCD) matkap bitleri doğrudan iş parçasına delik açın. İş parçasının kendisinde delik yoktur ve hassas gereksinimler yüksek değildir. PCD matkap bitleri sadece işleme merkezi ekipmanı için uygundur.

Polikristalin elmas (PCD) matkap bitleri esas olarak şunları içerir: PCD Delik Genişleme Matkap Bitleri, PCD Adım Matkap Bitleri, PCD Twist Matkap Bitleri, PCD Düz Alt Matkap Bitleri, vb.

6. Elmas kaplı aletler

Elmas kaplı araçlar, çimentolu karbür veya seramik gibi bir substrat üzerine 1-25μm'lik bir elmas filmi doğrudan yatırmak için CVD yöntemini kullanır. Karmaşık geometrik şekillere sahip araçlar için kullanılabilirler ve yapılması zor malzemeleri işlemek için ideal araçlardır.

Kaplama için uygun takım türleri: bıçaklar, öğütme kesiciler, matkap bitleri, raybalar, kesiciler oluşturma vb.

7. Diamond Biçim Aracı

Polikristalin elmas (PCD)Oluşturma aracı döner araca aittir. Avantajı yüksek işleme verimliliğidir. Aynı anda birden fazla adım deliği değirmeni yapabilir ve nispeten doğru geometrik toleranslar sağlayabilir. Farklı işleme yöntemlerine göre iki türe ayrılır. Bunlardan biri eksenel işleme ve bir kerelik şekillendirme; Diğeri CNC programlama ve yörünge işleme. Takım sahibinde BT tutamağı, HSK sapı, düz sapı, vb.

Yukarıdaki elmas alet türleri burada paylaşılmaktadır. Önemli performans farklılıklarına sahip birçok elmas aracı türü vardır. Farklı elmas araçlarının yapısında, hazırlık yöntemi ve uygulama alanında da büyük farklılıklar vardır.
